您的位置: 首页>产品中心>吸附浓缩+催化燃烧(CO)组合设备
吸附浓缩+催化燃烧(CO)组合设备图片1

吸附浓缩+催化燃烧(CO)组合设备

简介:设备由吸附装置,增加了脱附再生装置,使得吸附剂得以重复利用,降低活吸附剂更换次数及后期危废处理费用。具有催化剂使用寿命长,吸附剂装填方便等特点。

适用范围:

  • 食品加工
  • 医药行业
  • 化工行业
  • 工业制造
  • 种植养殖
  • 包装塑橡
  • 学校/医院

服务热线:

400-039-1101

产品介绍

工作原理

吸脱附+催化燃烧设备是在只具备单一吸附性能的吸附装置基础上发展起来的,增加了脱附再生装置,使得吸附剂得以重复利用,旨在降低活吸附剂更换次数及后期危废处理费用。可采用活性炭或者沸石作为吸附剂,主要是根据吸附剂的吸附性能和在高温状态下所表现出来的脱附析出的性质从而将有机物进行吸附和脱附,脱附出来的废气进去到催化燃烧炉内,在300-400°的高温下进行将有机废气氧化成为CO₂+H₂O 。

Cn Hm+ ( n+m/4 )+O₂ 300-400°nCO₂ + m/₂ H₂O+ 热量

催化剂

活性炭脱附再生设备

预处理:由于吸附剂内部饱含多孔结构,如废气中大颗粒物质过多,将堵塞空隙,造成吸附剂无法吸附废气,丧失蕞基本功能;故前端预处理是吸附浓缩+催化燃烧设备不可忽视的一部分。干式过滤器作为预处理的其中一种方式;一般采用两级过滤,初效过滤器+中效袋式过滤器;建议颗粒物含量≤1mg/m³。待处理的有机废气由风管引出后进入干式过滤器,可过滤废气中的颗粒物及粘性成分,净化效果可达到95%以上;以此提高活性炭的吸附效果,延长活性炭的吸附周期及使用寿命;根据工况,也可选择匹配水喷淋使用,提高预处理的净化效果,减少干式过滤器的耗材。



吸附气体流程:利用吸附剂的物理特性对VOC有机废气进行吸附,且蜂窝状吸附剂比表面积大、吸附能力强特性,将有机废气吸附到活性炭的微孔中,从而使气体得以净化,净化后的气体再通过风机排空,达到有机废气治理的效果;



脱附气体流程:当吸附微孔吸附饱和至一定时间时,将不能再进行吸附,然后利用催化床产生的高温热风对吸附剂进行脱附,吸附剂微孔中的有机物遇高温后自动脱离活性炭,使吸附剂再生。脱附下来的有机物已被浓缩(浓度较原来提高几十倍)并被送入催化燃烧室进行催化燃烧,在催化剂上于300~400℃进行催化氧化,使其转化为无害的CO₂ 和H₂O排出,当有机废气浓度达到2000mg/m³以上时,有机废气在催化床可维持自燃,不用另外再行加热,燃烧后的尾气一部份直接排到大气,这样既能满足燃烧和脱附所需热能,又能达到节能的目的,再生后的活性炭可用于下次吸附。



高温催化燃烧流程:催化燃烧炉利用催化剂来改变反应条件以达到在较低温度的情况下燃烧有机物,使其变成CO₂+H₂O。催化燃烧炉内所发生的的气-固相催化反应的实质是活性氧参与深度氧化作用。在催化净化过程中,催化剂用来降低化学反映的活化能,使反应条件更有利于所能控制的条件,借助催化剂的作用使废气在较低的起燃温度条件下,发生无焰燃烧,并将其氧化分解为无害的CO₂ + H₂O ,同时放出大量的热量,从而达到去除有害废气的目的。内部装置主要由外壳、换热器、发热丝、贵金属等组成。



吸脱附+催化燃烧(CO)组合设备采用双气路连续工作,工作量较大时只设计多个吸附床使用,一个催化燃烧室,引风机的作用下,吸附床对气流中的废气进行吸附,当吸附剂快达到饱和时吸附床两端的密闭阀门同时关闭,即停止吸附工作,进行脱附流程。该处理设备适用连续性生产的企业。

产品特点

  • 净化效率高

  • 安全稳定

  • 不燃性

  • 节能减耗

  • 使用寿命长

  • 操作简捷

1.净化效率高;

2.催化剂使用寿命长;

3.吸附剂装填方便;

4.气流通畅,风阻小;

5.自动化控制程度高,多重安全保护措施,异常报警系统;

6.间歇性补偿加热,节能减耗;

7.当有机废气达到2000mg/m³以上可维持自然。

适用行业

吸附浓缩+催化燃烧(CO)组合设备适用行业

吸附浓缩+催化燃烧(CO)组合机参数

类型型号
适用范围
(/h)
吸附箱尺寸
(mm)
初中效过滤箱
(mm)
主风机脱附风机CO炉(mm)
用填量
(mm³ )

小模块

Z88000~120001710*1810*13301870*1200*14304-72-6C-11KWY6-30-5.4C-3KW

1350*1100*2720

1500m /h

3.26
Z1616000~240001710*1810*13301870*1800*14304-72-7C-15KWY6-30-5.4C-3KW

1350*1100*2720

1500m /h

4.89
中模块Z1212000~180002110*2110*13301870*1800*14304-72-6C-15KWY6-30-5.4C-3KW

1350*1300*2780

2000m /h

4.8
Z2424000~360002110*2110*13301870*1800*20334-72-10C-30KWY6-30-5.4C-3KW

1350*1300*2780

2000m /h

7.2
Z3636000~540002110*2110*133001870*2400*20334-72-12C-45KWY6-30-5.4C-3KW

1350*1300*2780

2000m /h

9.6
Z4848000~720002110*2110*13301970*2400*27304-72-12C-55KWY6-30-5.4C-3KW

1350*1300*2780

2000m /h

12
Z6060000~900002110*2110*13302170*2400*27304-72-12C-75KWY6-30-5.4C-3KW

1350*1300*2780

2000m /h

14.4
大模块Z7070000~1100002810*2310*13302170*3000*3464 4-72-14C-75KWY6-30-5.4C-3KW

1550*1350*2780

3000m /h

17.8
Z9090000~1350002810*2310*13302270*3000*40664-72-16C-110KWY6-30-5.4C-3KW

1550*1350*2780

3000m /h

21.3
Z110110000~1600002810*2310*13302370*3000*40664-72-16C-160KWY6-30-5.4C-3KW

1550*1350*2780

3000m /h

24.9



蜂窝活性炭与沸石分子筛的对比

类别蜂窝活性炭沸石分子筛
适用浓度≤400mg/m³≤1000mg/m³
入口温度30°30°
脱附温度≤130°100°-340°
废气净化效果≥90%,随着时间衰减≥70%
适宜废气沸点范围低沸点(≤150°);不易聚合高沸点(≥150°);不易聚合
比表面积500-700/g400-600㎡/g
比重0.5g/l左右0.9g/l
使用寿命≤1.5年≤3年
处理方式危废危废
单价约6000元/m³约400000元/m³
风阻700pa/M1000pa/M
吸附量70-80kg/m³40-50kg/m³
纵向耐夺强度0.80.7
横向耐夺强度0.320.3

设备案例

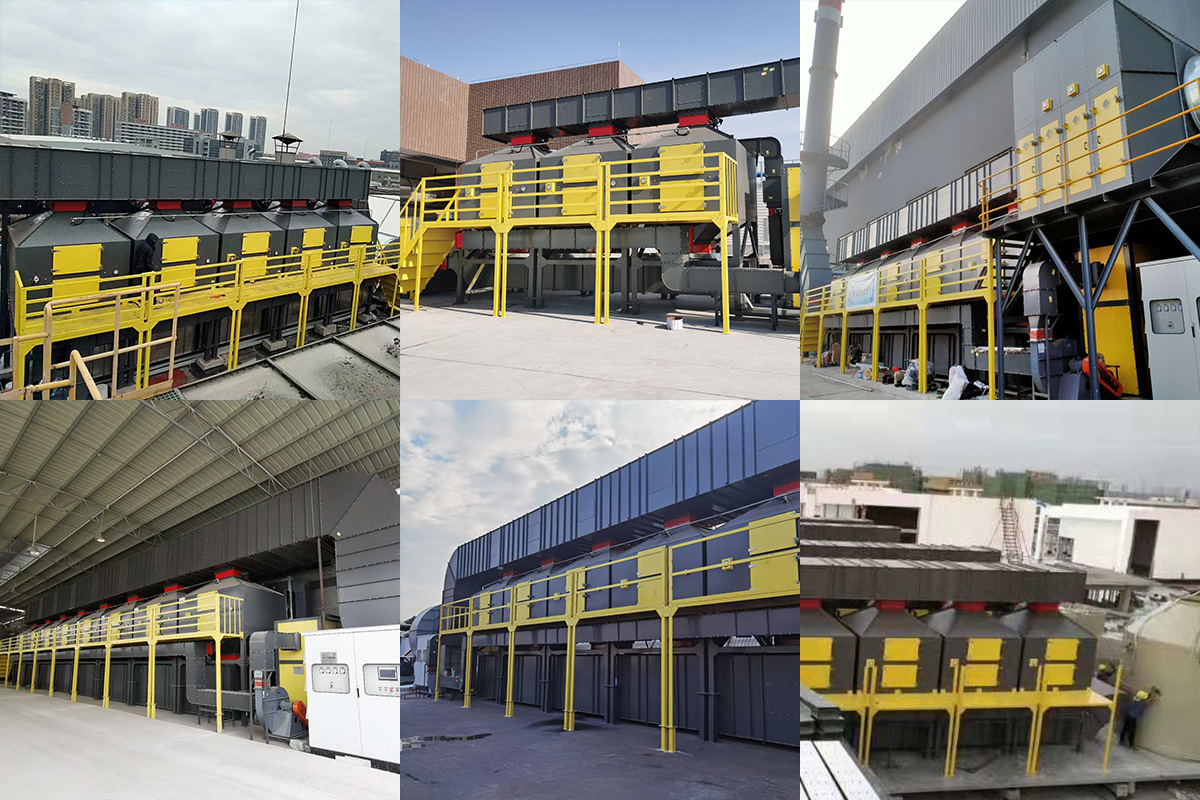

吸附浓缩+催化燃烧(CO)组合设备案例
